我國是山川、河流眾多的國家，河流湖泊密布，特別是中小河流，錯綜交互，如此眾多的河流，極易造成洪水災害，為防止洪水災害，大力興建水庫。水庫給人們帶來便利的同時也存在巨大的安全問題，水庫蓄水量巨大，一旦發生暴雨極易引發潰壩現象。

系統架構

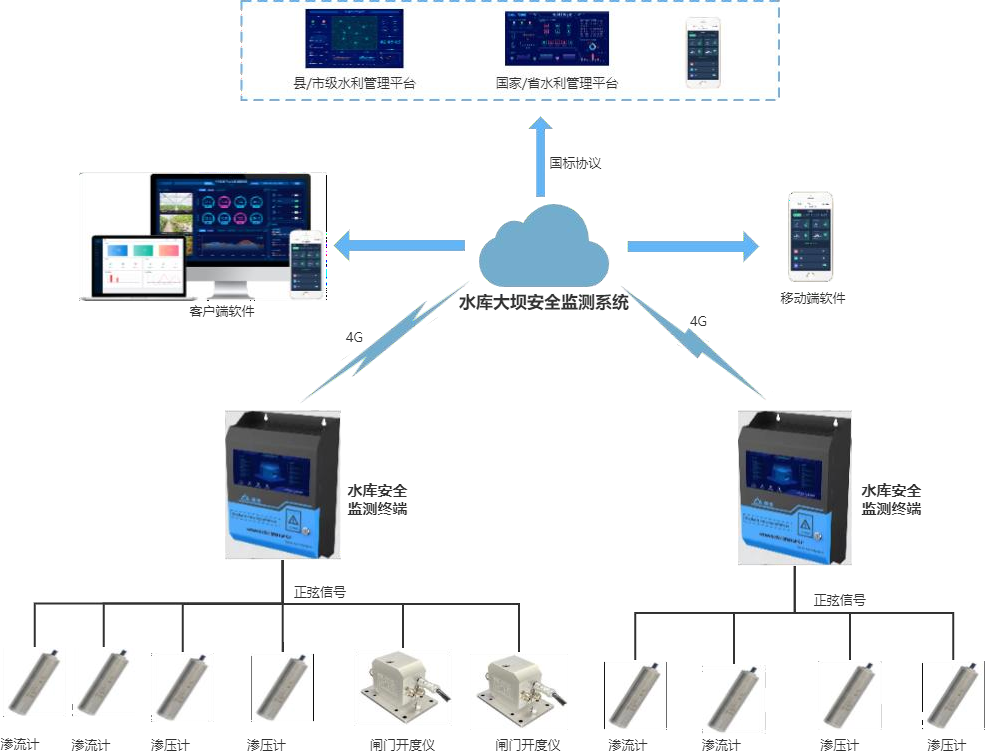

本系統采用正弦式滲流計、滲壓計、閘口開度儀傳感器采集水庫的實時滲流量、滲水壓、水位等參數并通過正弦信號傳輸至水庫安全監測終端EMCU 進行數據解析存儲，邊緣計算后將有效數據通過 4G 方式上報大壩安全監測管理平臺，同時傳輸至省級水利監管平臺，異常超標及時推送報警信息，方便運維管理人員進行水庫大壩安全維護，幫助水利局有效的管理水庫動態信息，讓水庫大壩更方便管理，更安全。

硬件參數

1. MTW460SI 安全監測信息采集終端

1.1 產品介紹

MTW460SI安全監測信息采集終端提供多種接口，可接入各種傳感器，能夠自定義采集頻率和本地查詢歷史數據，采用主動輪詢和被動輪詢功能，做到根據需求定時采集監測信息。而且可以定制傳輸方式，4g或LORA自組網。供電方式也可根據需求進行靈活搭配，采用市電接入和太陽能供電接入，靈活方便擴展性強。

1.2 顯示屏界面

2. 滲流監測

2.1 監測原理

在上游入水口處布設 1 個水位計。選擇三個監測斷面，每個斷面間隔 150m。每個斷面設置 2 個揚壓力孔，每個孔里面放置 1 個硅壓式揚壓力計，并在每個斷面設置 1 個數據采集單元。同時在下游壩趾建三角形量水堰。滲流量觀測采用量水堰計觀測，量水堰計布置在排水道側壁上。埋設安裝需配置堰板，儀器置于堰板上游 1 米以外，安裝位置堰槽側壁開凹槽，儀器固定后凹槽內放置礫石濾水。

2.2 點位布置

一般設置在集水溝的直線段上，上下游溝底及邊坡需加護砌以免漏水，可建造專門的混凝土或砌石引水槽。設計堰下水深低于堰口，造成堰口自由溢流。為了獲得準確的觀測成果，堰壁需與引水槽和來水方向垂直，并且直立。堰板采用不銹鋼板制成，表面應平整光滑，將堰口靠下游邊緣制成 45°角。量水堰的水尺應設在堰口上游，離堰口距離為 3~5 倍堰上水頭,水尺刻變度至 0.1mn ,為使量水堰上游水流穩定,可在水尺上游安裝穩流設備。

3. 滲壓監測

3.1 設計原理

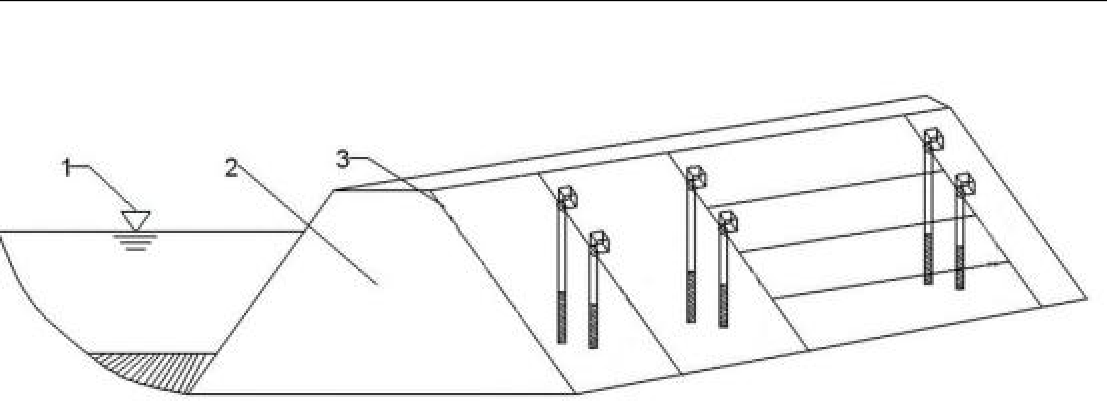

壩體浸潤線監測：選定 3 個觀測斷面，在每個橫斷面內橫斷面內從壩頂往下游壩坡布置 2 個測壓管，觀測測壓管內水位，繪制浸潤面，該方法觀測繪制的浸潤面直觀，一目了然。

埋設滲壓計，應采用鉆孔埋設法，鉆孔孔徑約為￠80～100mm。鉆孔孔深要比滲壓計設計埋設高程深 40cm 以上，成孔后應在孔底灌入粗砂，用透水布內放沙做成砂包裹住滲壓力計放入孔中其上鋪設中細砂。滲壓計安裝就位后應及時測量滲力計初值，根據滲力計編號和設計編號作好記錄并存檔，嚴格保護好滲力計的引出電纜。
