一、項目背景

阜南水廠項目位于安徽省阜南縣，是以南水北調東線、引江濟淮等引調水工程為基礎建設的水源到用戶的配水工程。在管網搭建初期為了保障水質監測，在管網各個節點內設置水質監測終端勢在必行，通過實時監測管網內的水質環境，是保障居民飲水健康安全的必要手段。

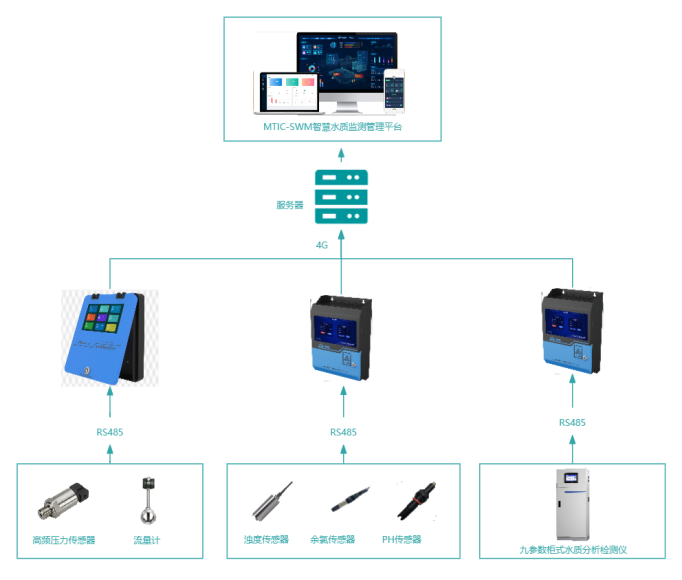

二、系統框架

本系統主要由農飲水安全測控終端MTW400A和多參數無線遙測終端MTW46-12-4A組成。終端連接各高精水質傳感器，實時監測各項水質指標，并將采集數據通過終端設備通過4G 上傳至云平臺，進行可視化展示，監管人員可實時監測水質信息和管網狀態。

三、硬件配置

四、系統功能

• 數據監測：實時監控水質變化,包含余氯、PH、溶解氧、電導率、濁度、溫度等共六項參數，實時監控管網數據，包含管網壓力、管網流量，監控中心軟件和手機APP同步監測數據，方便管理人員隨時隨地查看現場情況和設備狀態，遠程控泵，方便及時發現問題處理故障；



• 供水自動化：自動控制泵閥運行，實現供水自動化，提升供水保障率；



• 數據顯示：本地設備和遠程主機、移動端數據同步實時顯示；



• 視頻監控：全方位視頻監控，加強對水質安全管理及人員、機器監控；



• GIS地圖展示：直觀展示監測點位置、名稱、狀態及實時監測數據；



• 異常報警：設備狀態及通訊異常，或監測數據越限時，以圖標變色閃動及文字報表形式進行報警，并以微信、短信等方式將消息推送至相關人員；



• 數據查詢：可自定義查詢條件進行水質監測數據、報警數據、登錄及通訊日志、操作日志的查詢；



• 數據統計：針對瞬時數據、累積數據進行統計、分析匯總，生成曲線、柱狀圖；



• 數據報表：支持對所有監測數據及報警信息生成日?qǐng)?bào)、月報、年報并支持?jǐn)?shù)據導出；



• 系統管理：各類系統參數設定、報警閾值、用戶權限管理，外部數據接口管理。




五、解決痛點

通過對飲水管網的各項參數監測，搭建智慧農飲水平臺，保障轄區內居民飲水安全，實現信息化，智能化管理。面對農村飲水管網區域廣泛，搭建此平臺減少人工巡檢帶來的誤差和成本問題，并能夠利用監測數據進行分析管網內潛在問題，從而提高工作效率和降低運維成本。

六、現場圖片
